50ohm TNC-kontakt för LMR600
Funktioner
50 Ohm datasignalöverföring;
Den avskärmning skikt består av aluminiumfolie och flätning har en bra skärmning effektivitet;
Utmärkt prestanda i hög frekvens,VSWR stabilitet;
Liknar 12D-FB koaxialkabel;
ROHS-kompatibel;
Församlingar & Tillämpning
Dessa 50 Ohm 600-serien koaxialkablar kan vara fasta typer av kontakter,såsom SMA,N,BNC,TNC-kontakter. Dessa mångsidiga kabel församlingar med olika längder har allmänt tillämpats på CDMA,GSM radioöverföring,bas radioantenn station och andra kommunikationssystem.

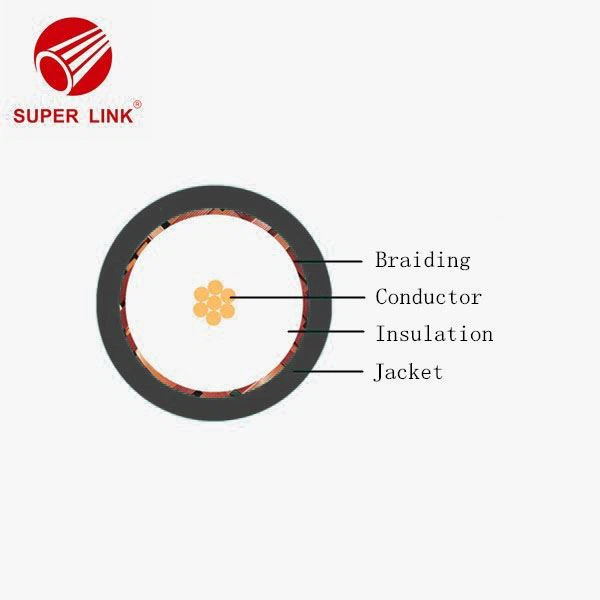

Konstruktion
| Objekt | Material | Diameter(Tum/mm) | |
Centerledare | Koppar Klädd Aluminium | 0.176 | 4.47 |
Dielektrisk | Skum PE | 0.455 | 11.56 |
Yttre ledare | Aluminium Tejp | 0.461 | 11.71 |
Övergripande Braid | Tinner KopparTråd Fläta | 0.490 | 12.45 |
Jacka | PVC eller PE | 0.590 | 14.99 |
Elektriska egenskaper
| Impedans(Ω) | 50±3 |
Kapacitans(pF/m) | 76.6 |
Hastighet av utbredning(%) | 87.0 |
Avskärmning Effektivitet | ≥90% |
Returförlust | ≥20 |
Inre ledare DCR(Ω/km) | 1.7 |
YTTRE Ledare DCR(Ω/km) | 3.9 |
Spännings tål(volt DC | 4000 |
Gnisttest(VRMS) | 8000 |
Monteringstempera range(ºC) | (-40 till +85) |
Temp-räckvidd för drift(ºC) | (-40 till +85) |
Dämpning @68°F.(20 ºC )
| @Frequency(MHz) | Max dämpning(dB/100ft) | Max Dämpning(dB/100m) |
30 | 0.7 | 2.2 |
50 | 0.9 | 2.9 |
150 | 1.5 | 5.0 |
220 | 1.9 | 6.1 |
450 | 2.7 | 8.9 |
900 | 3.9 | 12.8 |
1500 | 5.1 | 16.8 |
1800 | 5.7 | 18.6 |
2000 | 6.0 | 19.6 |
2500 | 6.8 | 22.2 |
5800 | 10.8 | 35.5 |
