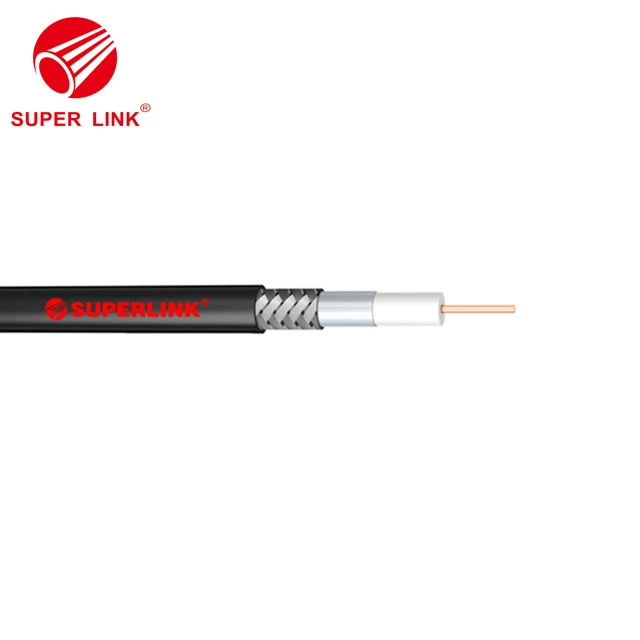

Tillverkar koaxialkabel LMR typ Lmr240
Byggspecifikation
| Artikel | Material | Diameter (mm) |
Inre ledare | Massiv koppar | 1.42 |
Dielektrisk | Fysiskt skumpolyeten | 3.81 |
Yttre ledare | Limmad aluminiumfolie | 3.94 |
Övergripande fläta | Konserverad kopparfläta | 4.52 |
Jacka | Svart PVC eller polyeten | 6.10 |
Elektriska egenskaper
| Kapacitans (Pf / M) | 79.4 | |
Impedans (Ohm) | 50 | |
Hastighet(%) | 84 | |
Skärmningseffektivitet (GG gt; dB) | 90 | |
Inre ledare DC-motstånd (Ω / km) | 10.50 | |
Yttre ledares DC-motstånd (Ω / km) | 12.76 | |
Spänningsbeständighet (volt DC) | 1500 | |
VSWR≤ (Returförlust ≥dB) | 5-3000 MHz | 1.20 (20) |
800-1000 MHz | 1.10 (26) | |
1700MHz-2000MHz | 1.15 (23) | |
2000MHz-2400MHz | 1.15 (23) | |
Min. Böjningsradie (mm) | 30 | |
Driftstemperatur (° C) | -40 till 80 |
Dämpning (typiskt)
| Frekvens (MHz) | Dämpning (≯dB / 100m) | Genomsnitt Effekt (KW) |
30 | 4.40 | 1.30 |
50 | 5.70 | 1.00 |
150 | 9.90 | 0.58 |
220 | 12.00 | 0.48 |
450 | 17.30 | 0.33 |
900 | 24.80 | 0.23 |
1500 | 32.40 | 0.18 |
1800 | 35.60 | 0.16 |
2000 | 37.70 | 0.15 |
2500 | 42.40 | 0.13 |
3000 | 46.50 | 0.12 |
5800 | 66.80 | 0.09 |
Ansökan
Fördelar
1.Alla material är RoHS-godkända
2. konkurrenskraftigt pris
3. OEM-tjänst erbjuds
4.Vi kan leverera olika typer av kontaktdon enligt kundernas krav
