Som en erfaren leverantör av CT-koaxialkablar stöter jag ofta på förfrågningar om den karakteristiska impedansen hos CT-koaxialkablar. Karakteristisk impedans är ett grundläggande begrepp inom elektroteknik, speciellt när det gäller överföring av elektriska signaler genom koaxialkablar. I det här blogginlägget kommer jag att fördjupa mig i detaljerna om vad karakteristisk impedans är, varför det spelar roll i CT-koaxialkablar och hur det påverkar prestandan hos dessa kablar.
Förstå karakteristisk impedans
Karakteristisk impedans, betecknad som (Z_0), är ett mått på motståndet som en koaxialkabel uppvisar till flödet av en elektrisk signal. Det är en egenskap hos själva kabeln och bestäms av de fysiska egenskaperna hos kabeln, såsom dimensionerna på den inre ledaren, den yttre ledaren och det dielektriska materialet mellan dem.
Matematiskt kan den karakteristiska impedansen för en koaxialkabel beräknas med hjälp av följande formel:
[Z_0 = \frac{138}{\sqrt{\epsilon_r}}\log\left(\frac{D}{d}\right)]
där (Z_0) är den karakteristiska impedansen i ohm, (\epsilon_r) är den relativa permittiviteten för det dielektriska materialet, (D) är den yttre ledarens innerdiameter och (d) är den inre ledarens ytterdiameter.
Den karakteristiska impedansen är en avgörande parameter eftersom den bestämmer hur effektivt en signal kan överföras genom kabeln. När impedansen för källan, kabeln och belastningen alla matchas, är det minimal signalreflektion och den maximala mängden effekt överförs från källan till belastningen.
Vikten av karakteristisk impedans i CT-koaxialkablar
I samband med CT-koaxialkablar spelar karakteristisk impedans en avgörande roll för att säkerställa tillförlitlig överföring av signaler. CT-koaxialkablar används ofta i olika applikationer, inklusive kabel-tv (CATV), bredbandsinternet och telekommunikation. I dessa applikationer är signalerna som sänds ofta högfrekventa signaler, och eventuell oöverensstämmelse i impedans kan leda till betydande signalförlust och försämring.
Till exempel, i ett CATV-system är den karakteristiska impedansen för koaxialkabeln typiskt 75 ohm. Detta värde är valt för att det ger en bra balans mellan signaldämpning och effekthanteringsförmåga. Om impedansen för kabeln inte matchar impedansen för källan eller belastningen, kommer en del av signalen att reflekteras tillbaka mot källan, vilket orsakar störningar och minskar kvaliteten på den mottagna signalen.
Inverkan av karakteristisk impedans på kabelprestanda
Den karakteristiska impedansen för en CT-koaxialkabel har en direkt inverkan på dess prestanda på flera sätt:
- Signaldämpning: Den karakteristiska impedansen påverkar mängden signaldämpning som uppstår när signalen färdas genom kabeln. En kabel med en väl anpassad impedans kommer att ha lägre dämpning, vilket gör att signalen kan färdas vidare utan betydande förluster.
- Signalreflektion: Felaktig impedans kan orsaka signalreflektion, vilket kan leda till störningar och distorsion i den mottagna signalen. Genom att säkerställa att impedansen på kabeln är korrekt anpassad till källan och belastningen kan mängden signalreflektion minimeras.
- Kraftöverföring: En kabel med matchad impedans möjliggör maximal kraftöverföring från källan till lasten. Detta är särskilt viktigt i applikationer där höga effektnivåer krävs, såsom i vissa telekommunikationssystem.
Våra CT-koaxialkabelprodukter
Som leverantör av CT-koaxialkabel erbjuder vi ett brett utbud av produkter med olika karakteristiska impedanser för att möta våra kunders olika behov. Våra produkter är designade för att ge högkvalitativ prestanda och tillförlitlighet i olika applikationer.
- CT100 lågförlustkabel: Denna kabel är designad för applikationer där låg signaldämpning är kritisk. Den har en karakteristisk impedans på 75 ohm och är lämplig för användning i CATV, bredbandsinternet och andra högfrekvensapplikationer.

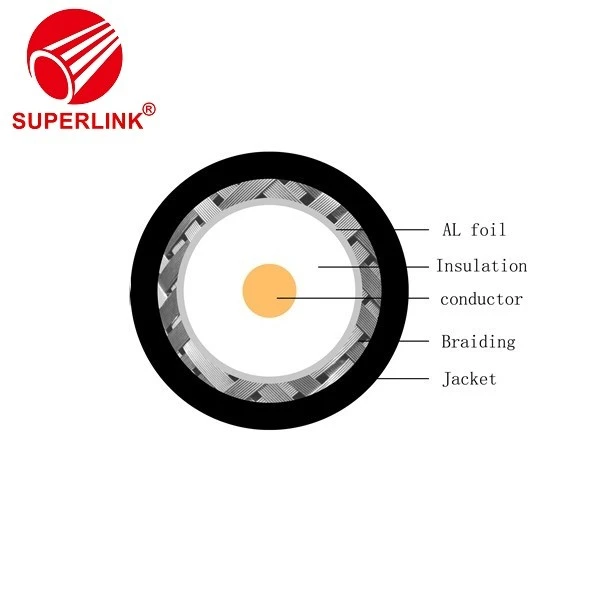

- Utmärkt kvalitet CT190 koaxial pigtail-förlängningskabel: Denna produkt är en högkvalitativ koaxial pigtail-förlängningskabelenhet med en karakteristisk impedans på 75 ohm. Den är designad för användning i applikationer där en pålitlig och flexibel anslutning krävs.

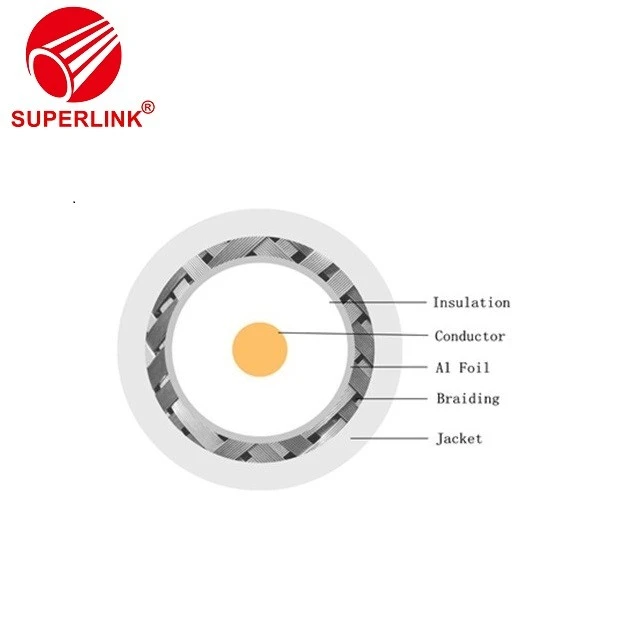

- Kommunikationskabel 75 Ohm Antenn CT150 Koaxialkabel: Denna kabel är en kostnadseffektiv lösning för applikationer som kräver en 75 ohm karakteristisk impedans. Den är lämplig för användning i antennsystem, telekommunikation och andra applikationer.
Att välja rätt CT-koaxialkabel
När du väljer en CT-koaxialkabel är det viktigt att ta hänsyn till följande faktorer:
- Karakteristisk impedans: Se till att kabelns karakteristiska impedans matchar impedansen för källan och belastningen. Detta kommer att bidra till att minimera signalreflektion och säkerställa effektiv kraftöverföring.
- Signalfrekvens: Olika kablar är utformade för att fungera vid olika frekvenser. Välj en kabel som är lämplig för frekvensområdet för de signaler du ska sända.
- Försvagning: Tänk på mängden signaldämpning som kabeln kommer att uppleva över den sträcka den behöver för att resa. En kabel med lägre dämpning ger bättre prestanda över längre avstånd.
- Miljöförhållanden: Om kabeln ska användas under tuffa miljöförhållanden, som extrema temperaturer eller hög luftfuktighet, välj en kabel som är designad för att klara dessa förhållanden.
Kontakta oss för upphandling
Om du är på marknaden för högkvalitativa CT-koaxialkablar, hjälper vi dig gärna. Vårt team av experter kan hjälpa dig att välja rätt kabel för dina specifika behov och ge dig konkurrenskraftiga priser och utmärkt kundservice. Kontakta oss gärna för att diskutera dina krav och starta upphandlingsprocessen.
Referenser
- Hayt, WH, & Buck, JA (2001). Engineering Electromagnetics (6:e upplagan). McGraw-Hill.
- Pozar, DM (2012). Microwave Engineering (4:e upplagan). Wiley.
